جهاز توزيع الساعة ذو 8 قنوات من ناشيونال إنسترومنتس CDA-2990 مع تردد 10 ميجاهرتز ومدخل PPS للمزامنة الدقيقة

National Instruments CDA-2990 8-Channel Clock Distribution Device with 10 MHz Frequency and PPS Input for Precise Synchronization

صورة كبيرة : جهاز توزيع الساعة ذو 8 قنوات من ناشيونال إنسترومنتس CDA-2990 مع تردد 10 ميجاهرتز ومدخل PPS للمزامنة الدقيقة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	National Instruments
رقم الموديل:	CDA-2990

شروط الدفع والشحن:

الحد الأدنى لكمية:	واحد
الأسعار:	$1,000/sets >=1 sets
تفاصيل التغليف:	العبوة القياسية
وقت التسليم:	وقت التسليم للحد الأدنى من كمية الطلب ≤ 30 يومًا
شروط الدفع:	T/T ‌L/C.
القدرة على العرض:	100 وحدة / يوم

اتصل نتحدث الآن

جهاز توزيع الساعة ذو 8 قنوات من ناشيونال إنسترومنتس CDA-2990 مع تردد 10 ميجاهرتز ومدخل PPS للمزامنة الدقيقة

وصف

ضمان:	3 أشهر	دعم مخصص:	OEM
مكان المنشأ:	أمريكي	brand name:	National Instruments
رقم النموذج:	CDA-2990
إبراز:	جهاز توزيع ساعة ذو 8 قنوات,مزامنة ساعة بتردد 10 ميجاهرتز,موزع ساعة الدخول PPS , 10MHz Frequency Clock Synchronizer , PPS Input Clock Distributor

أدوات الوطنية المدعومة من قبل OEM جهاز توزيع الساعة CDA-2990

حل متسق لمزامنة الساعة

الصكوك الوطنية CDA-2990 (أرقام الأجزاء: 784305-01، 784306-01،140001B-03L) هو جهاز توزيع ساعة من الدرجة المهنية مصمم لمزامنة توقيت دقيقة في أنظمة متعددة القنواتيحتوي هذا الملحق التوزيعي على 8 قنوات على اقترانات الدخول والخروج من التيار المتردد والقدرات المتكاملة بالكامل لمصدر الساعة.

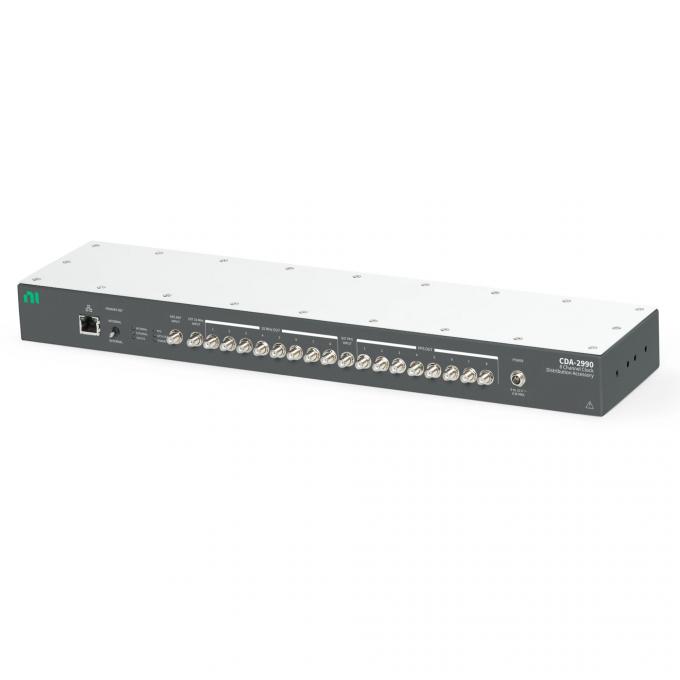

Front view of الصكوك الوطنية CDA-2990 Clock Distribution Device

Side view of الصكوك الوطنية CDA-2990 Clock Distribution Device

الخصائص الرئيسية

جهاز توزيع الساعة بـ 8 قنوات و 10 ميغاهرتز
إدخالات PPS في اللوحة الأمامية و 10 MHz مع توزيعها على ثمانية مخرجات لكل منها
نطاق طاقة دخول الساعة المرجعية: 0 dBm إلى 20 dBm
تضخيم إشارة الخروج للحفاظ على سلامة الإشارة
خروج الساعة 10 ميغا هرتز عند طاقة تصل إلى 10 ديسيبيلم
تعمل مخرجات PPS عند 5 فولت كحد أقصى لشكل موجات نبض على المستوى المنطقي
إمدادات الطاقة من 6 إلى 15 فولت مع أقصى طاقة دخول 6 واط
متوافق مع مصادر روبيديوم القياسية وغيرها من المصادر الخارجية

المواصفات التقنية

المعلم	المواصفات
النموذج	CDA-2990
أرقام القطع	784305-01, 784306-01, 140001B-03L
القنوات	8
تردد الساعة	10 ميغاهرتز
نطاق طاقة الدخول	0 dBm إلى 20 dBm
إمدادات الطاقة	6 VDC إلى 15 VDC (حد أقصى 6W)

التطبيقات

تم تصميم CDA-2990 خصيصًا لمزامنة أنظمة الراديو المحددة برمجيًا من USRP. وهو يقبل إشارات الدخول الخارجية 10 ميغاهرتز ونبض في الثانية (PPS) ،ثم تضخيم وتوزيعها إلى ثمانية منافذ الخروج، مما يجعلها مثالية لبناء أنظمة متعددة القنوات مع مصادر الساعة المشتركة.

العملية

الجهاز يقبل مدخلات مرجعية من 10 ميغا هرتز ومدخلات مرجعية من 1 نبضة في الثانية من مصادر خارجية متوافقة.يتم تضخيم هذه الإشارات من قبل المكونات النشطة لتوليد تيارات متطابقة الطول إلى ثمانية إشارات الخروجلضمان مزامنة دقيقة عبر جميع الأجهزة المتصلة.
