وحدة مفتاح مصفوفة PXI-2533 من الصكوك الوطنية ذات 256 نقطة تقاطع و سلك واحد PXI مع ±55 فولت تيار مستمر لتطبيقات OEM

National Instruments PXI-2533 256-Crosspoint 1-Wire PXI Matrix Switch Module with ±55 VDC for OEM Applications

صورة كبيرة : وحدة مفتاح مصفوفة PXI-2533 من الصكوك الوطنية ذات 256 نقطة تقاطع و سلك واحد PXI مع ±55 فولت تيار مستمر لتطبيقات OEM

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	National Instruments
رقم الموديل:	PXI-2533

شروط الدفع والشحن:

الحد الأدنى لكمية:	واحد
الأسعار:	$1,000/sets >=1 sets
تفاصيل التغليف:	العبوة القياسية
وقت التسليم:	وقت التسليم للحد الأدنى من كمية الطلب ≤ 30 يومًا
شروط الدفع:	T/T ‌L/C.
القدرة على العرض:	100 وحدة / يوم

اتصل نتحدث الآن

وحدة مفتاح مصفوفة PXI-2533 من الصكوك الوطنية ذات 256 نقطة تقاطع و سلك واحد PXI مع ±55 فولت تيار مستمر لتطبيقات OEM

وصف

ضمان:	3 أشهر	دعم مخصص:	OEM
مكان المنشأ:	أمريكي	brand name:	National Instruments
رقم النموذج:	PXI-2533
إبراز:	الصكوك الوطنية PXI-2533,PXI-2533 سلك واحد,مفتاح مصفوفة PXI-2533 من الصكوك الوطنية , 1 Wire PXI-2533 , PXI-2533 National Instruments Matrix Switch

وحدات تغيير المصفوفة PXI-2533 PXI المخصصة للمعدات الوطنية لتطبيقات OEM

وحدة التبديل المصفوفة PXI-2533 PXI من الجهاز الوطني هي حل للتبديل عالي الأداء يضم مرسلات الحالة الصلبة (SSR) للعمل الموثوق به في تطبيقات الاختبار والقياس.

لمحة عامة عن المنتج

الصكوك الوطنية PXI-2533 (رقم الجزء: 778572-33) هي 1 سلك،وحدة 256-Crosspoint PXI لتبديل المصفوفة المعروفة بموثوقيتها الاستثنائية بسبب رلايات الحالة الصلبة مع حياة ميكانيكية غير محدودةتوفر هذه الوحدة ± 55 VDC، 30 VACrms أقصى فولتاج التبديل، 55 واط أقصى قوة التبديل، و 1 A أقصى التيار التبديل.

الخصائص الرئيسية

256 نقطة تقاطع مع 400 مفتاح / معدل الفحص الثاني
رلايات الحالة الصلبة ذات عمر ميكانيكي غير محدود
1عرض النطاق النطاق النموذجي لـ.5 ميغاهرتز في أنظمة 50 Ω
وقت الاستجابة النموذجي 724 ميكروسكيل (2.5 ميكروسكيل كحد أقصى)
مخرج إطلاق قابل للبرمجة مع 70 ns عرض نبض الحد الأدنى
وصلة ذكرية من نوع SCSI ذات 68 دبوسًا لإدخال/إخراج
تكوين طوبولوجية مصفوفة 1 سلك 4 × 64

المواصفات التقنية

نقاط التقاطع:

256

معدل الفحص:

400 مفاتيح في الثانية

أقصى تيار تغيير متزامن:

1 أ

أقصى فولتاج التبديل المباشر:

55 فولت

الصفوف:

نوع المرور:

الحالة الصلبة

تغيير عرض النطاق الترددي:

1.5 ميغاهرتز

الأعمدة:

الخصائص الكهربائية

المعلم	القيمة
المقاومة العازلة المشتركة	>2 GΩ
مقاومة مسار الصف إلى العمود	2 ميكرو فولت (نموذجي) ، 1 Ω (نموذجي)
استهلاك الطاقة	8 واط عند 5 فولت و 1 واط عند 3.3 فولت

المواصفات الفيزيائية

المعلم	القيمة
عامل الشكل	3U، وحدة PXI ذات فتحة واحدة
الأبعاد	21.6 × 2.0 × 13.0 سم
نوع الجهاز	ذكر من نوع SCSI ذو 68 دبوس

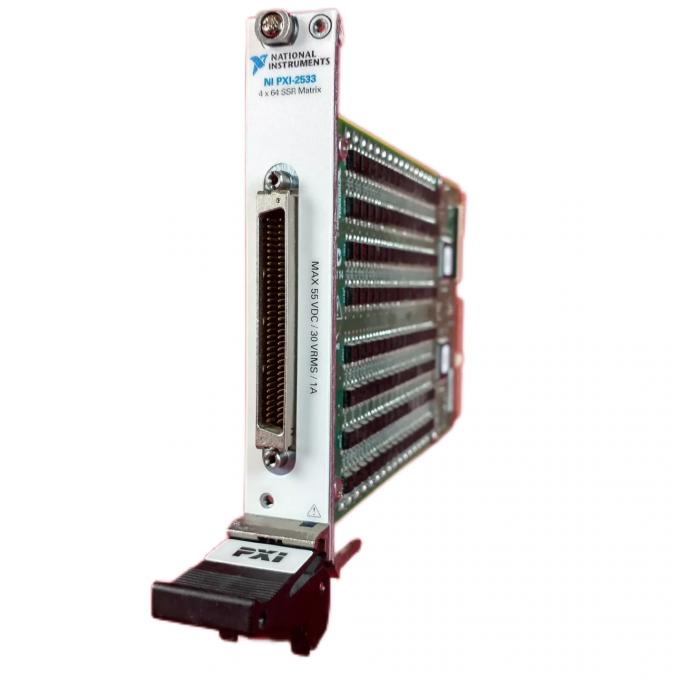

الصكوك الوطنية PXI-2533 PXI Matrix Switch Module front view

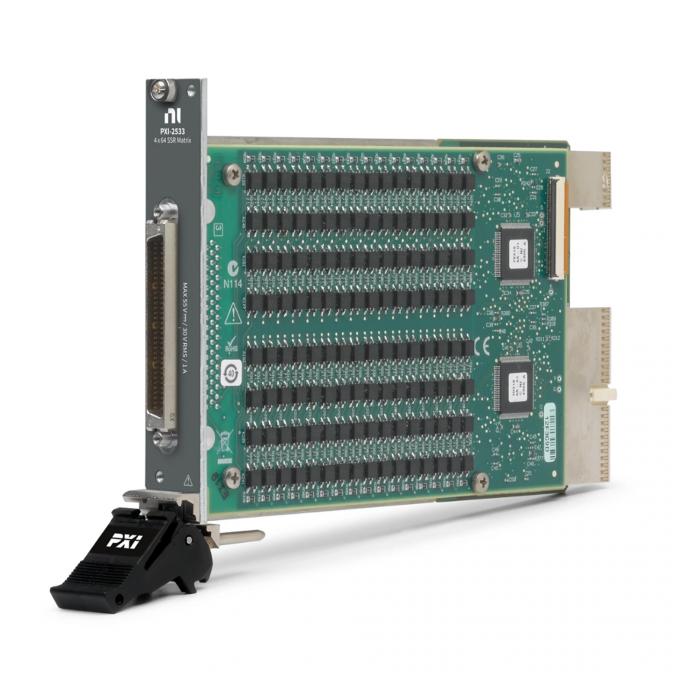

الصكوك الوطنية PXI-2533 PXI Matrix Switch Module side view

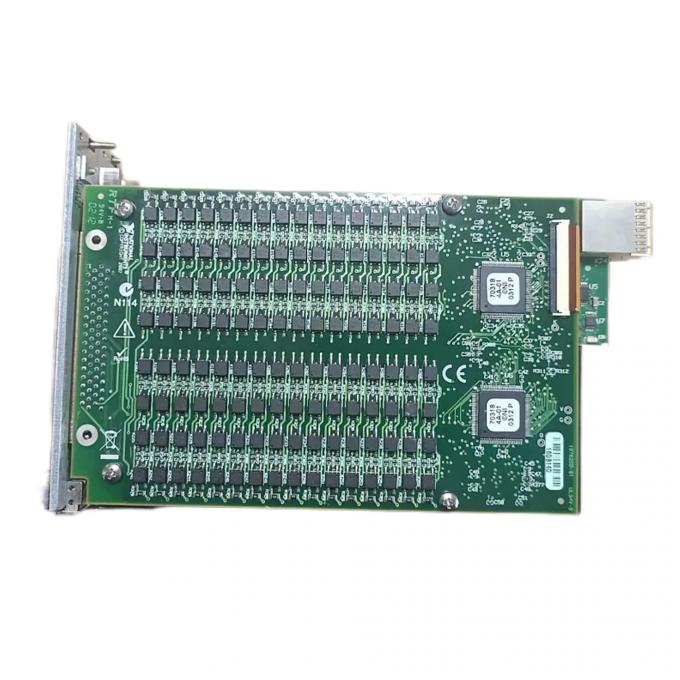

الصكوك الوطنية PXI-2533 PXI Matrix Switch Module rear connector view
