أوسيلوسكوب PXIe-5105 PXI المدمج 60MS/S معدل أخذ العينات 12 بت دقة 8 فولت قنوات الدخول

Compact PXIe-5105 PXI Oscilloscope 60MS/S Sampling Rate 12 Bit Resolution 8V Input Channels
Compact PXIe-5105 PXI Oscilloscope 60MS/S Sampling Rate 12 Bit Resolution 8V Input Channels Compact PXIe-5105 PXI Oscilloscope 60MS/S Sampling Rate 12 Bit Resolution 8V Input Channels Compact PXIe-5105 PXI Oscilloscope 60MS/S Sampling Rate 12 Bit Resolution 8V Input Channels Compact PXIe-5105 PXI Oscilloscope 60MS/S Sampling Rate 12 Bit Resolution 8V Input Channels Compact PXIe-5105 PXI Oscilloscope 60MS/S Sampling Rate 12 Bit Resolution 8V Input Channels Compact PXIe-5105 PXI Oscilloscope 60MS/S Sampling Rate 12 Bit Resolution 8V Input Channels

صورة كبيرة :  أوسيلوسكوب PXIe-5105 PXI المدمج 60MS/S معدل أخذ العينات 12 بت دقة 8 فولت قنوات الدخول

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: National Instruments
رقم الموديل: PXIE-5105
شروط الدفع والشحن:
الحد الأدنى لكمية: واحد
الأسعار: $10,000/stones >=1 stones
تفاصيل التغليف: العبوة القياسية
وقت التسليم: وقت التسليم للحد الأدنى من كمية الطلب ≤ 30 يومًا
شروط الدفع: T/T ‌L/C.
القدرة على العرض: 100 وحدة / يوم
اتصل نتحدث الآن

أوسيلوسكوب PXIe-5105 PXI المدمج 60MS/S معدل أخذ العينات 12 بت دقة 8 فولت قنوات الدخول

وصف
ضمان: 3 أشهر دعم مخصص: OEM
مكان المنشأ: أمريكي brand name: National Instruments
رقم النموذج: PXIE-5105
إبراز:

المزخرفة المدمجة PXIe-5105 PXI,12 بت دقة PXIe-5105 PXI أوسيلوسكوب,الكمبكت ني أوسيلوسكوب بيكسي

,

12 Bit Resolution PXIe-5105 PXI Oscilloscope

,

compact ni oscilloscope pxi

الأدوات الوطنية PXIe-5105 PXI أوسيلوسكوب
الرقمنة عالية الدقة لمتطلبات مخصصة

الصكوك الوطنية PXIe-5105 (أرقام الأجزاء: 783590-01 ، 783590-02 ،783590-03) هو رقمن عالي الأداء يحتوي على ثمانية قنوات مدخلات الجهد 60 MS / s في وقت واحد مع دقة 12 بت، 60 ميغاهرتز سعة النطاق الترددي، و 512 ميغابايت من الذاكرة الداخلية في 3U PXI / PXI Express شكل شكل.

الخصائص الرئيسية
  • ثمانية قنوات مدخلات 60 ميغاز/ثانية و 12 بت بسعة النطاق الترددي 60 ميغاز
  • تكنولوجيا الجهاز الوطني لمزامنة الجهاز والقاعدة الذاكرة (SMC) تمكن من مزامنة أجهزة متعددة لما يصل إلى 136 قناة متماسكة في المرحلة
  • نطاقات المدخلات المختارة للقناة المستقلة (50 ميفوليتربل إلى 30 فوليتربل) والمعوقة (50 أوم أو 1 ميفوليتربل)
  • نطاق ديناميكي حر زائف (SFDR) 72 dBc
  • خيارات الذاكرة القابلة للتكوين: 16 ميغابايت، 128 ميغابايت، أو 512 ميغابايت
  • قدرات تشغيل متقدمة لالتقاط أكثر من مليون شكل موجي
  • البيانات المتواصلة من الذاكرة الداخلية إلى الذاكرة المضيفة أو القرص
التطبيقات

مثالية للتطبيقات المتطلبة بما في ذلك:

  • الاختبار غير المدمر بالموجات فوق الصوتية (NDT)
  • أنظمة التصوير الطبي
  • أدوات البحث العلمي
  • اختبار الطائرات
  • التحقق من صحة الإلكترونيات الاستهلاكية
المواصفات التقنية
رابط الحافلة:PXI Express
عائق المدخلات التناظرية:1 MΩ، 50 أوم
الحد الأقصى لنطاق النطاق:60 ميغاهرتز
معدل أخذ العينات القصوى:60 ميس/ثانية
نطاق الجهد الدخالي التناظري:-15 فولت إلى 15 فولت
دقة المدخلات التناظرية:12 بت
عدد القنوات:8 إدخال الجهد
كيبل سينس TM:لا..
درجة حرارة العمل:0°C إلى 55°C
درجة حرارة التخزين:-40°C إلى 71°C
الأبعاد:8.43 × 0.8 × 5.1 بوصة
وزن:18.3 أوقية
الطاقة المطلوبة:23 واط
الاتصالات الأمامية:2 سحب SMB
التوافق بين البرمجيات

يتم تشغيل PXIe-5105 باستخدام برنامج تحكم NI-SCOPE ، متوافق مع:

  • المختبر
  • LabWindows/CVI
  • استوديو القياس
  • مايكروسوفت فيزيوال C/C++
  • .NET (C# و VB.NET)

يتم إدارة تكوين الأجهزة من خلال أداة متصفح القياسات والأتمتة (MAX). وقت التسخين الموصى به هو 15 دقيقة مع ضرورة المعايرة كل عامين.

صور المنتج

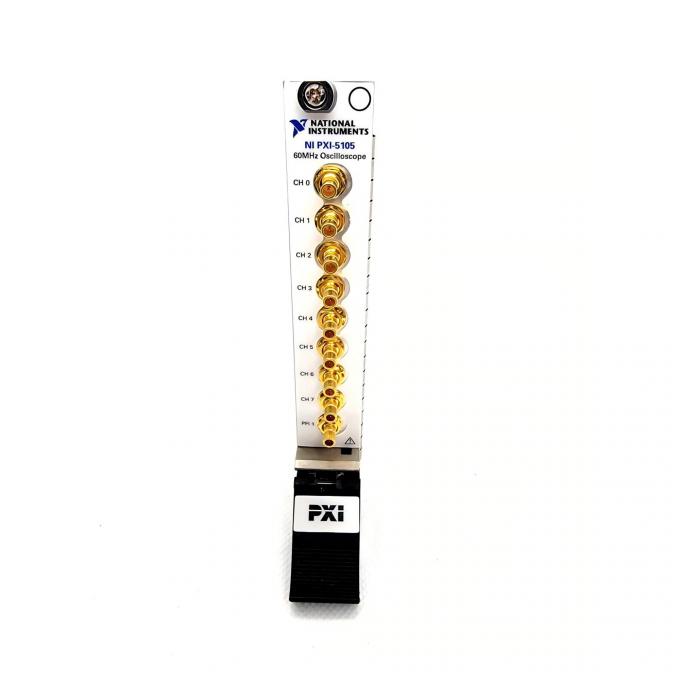

Front view of الصكوك الوطنية PXIe-5105 PXI Oscilloscope showing connectors and controls

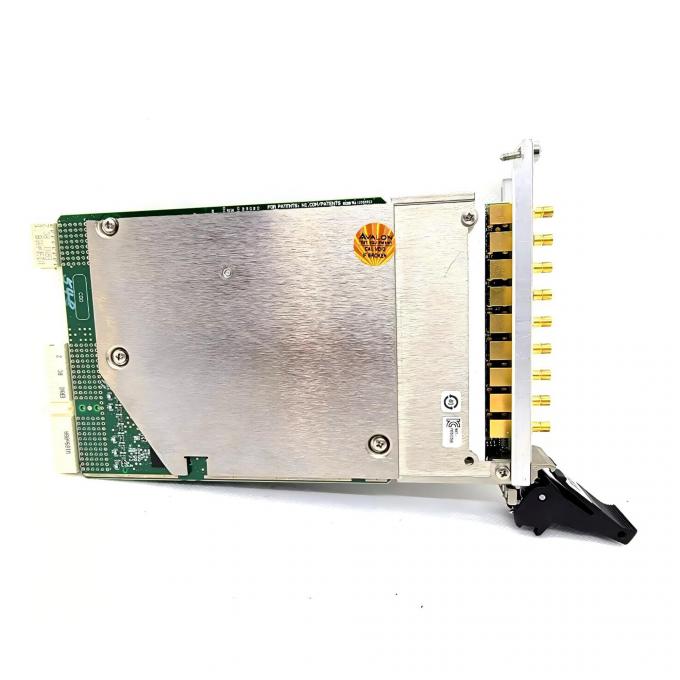

Side view of الصكوك الوطنية PXIe-5105 PXI Oscilloscope showing form factor

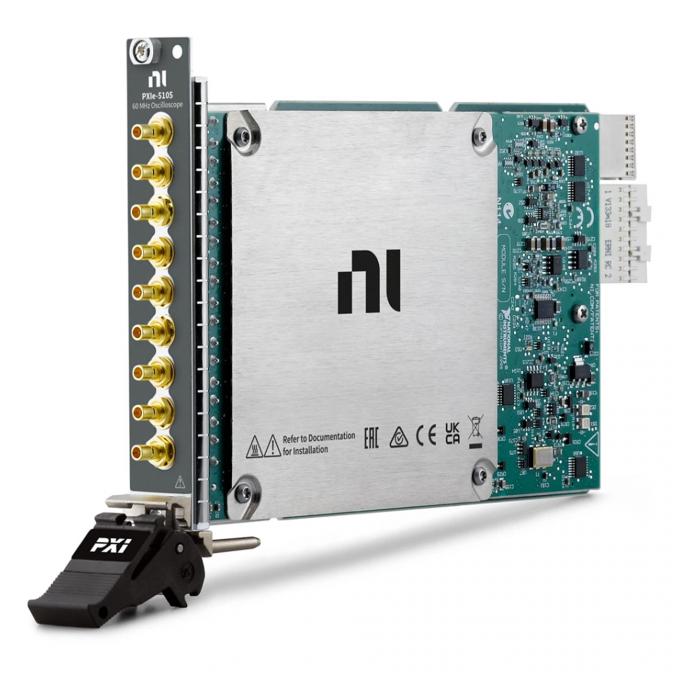

Top view of الصكوك الوطنية PXIe-5105 PXI Oscilloscope showing ventilation and labeling

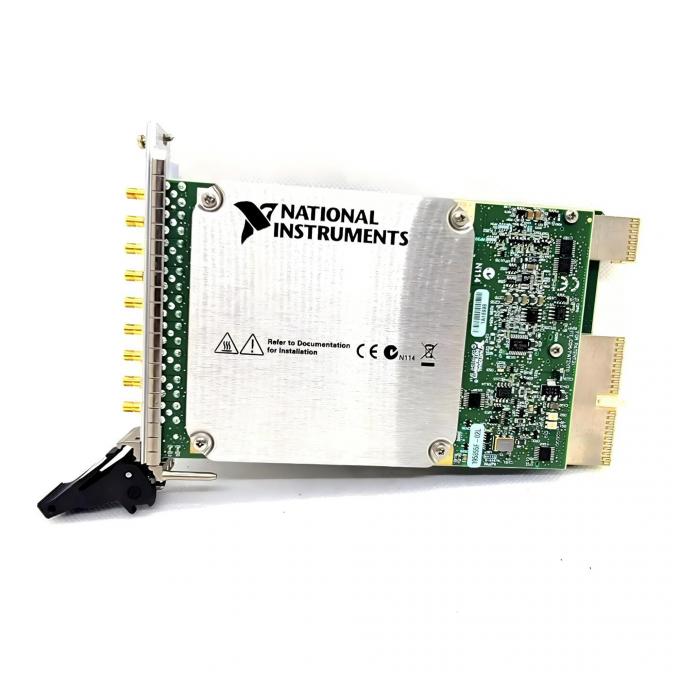

Detailed view of الصكوك الوطنية PXIe-5105 PXI Oscilloscope front panel connectors
