국가 기기 NI-6581B 디지털 I/O 어댑터 모듈 54 채널 50 오프 종료 및 100 Mbits/s 데이터 레이트

National Instruments NI-6581B Digital I/O Adapter Module with 54 Channels 50 Ohm Termination and 100 Mbits/s Data Rate for FlexRIO

큰 이미지 : 국가 기기 NI-6581B 디지털 I/O 어댑터 모듈 54 채널 50 오프 종료 및 100 Mbits/s 데이터 레이트

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	National Instruments
모델 번호:	NI-6581B

결제 및 배송 조건:

최소 주문 수량:	하나
가격:	$1,000/sets >=1 sets
포장 세부 사항:	표준 포장
배달 시간:	최소 주문 수량 ≤ 30 일에 대한 배달 시간
지불 조건:	t/t /l/c
공급 능력:	100개 단위/일

접촉 지금 챗팅하세요

국가 기기 NI-6581B 디지털 I/O 어댑터 모듈 54 채널 50 오프 종료 및 100 Mbits/s 데이터 레이트

설명

보증:	3 개월	맞춤형 지원:	OEM
원산지:	미국 사람	brand name:	National Instruments
모델 번호:	NI-6581B
강조하다:	54 채널 디지털 I/O 어댑터 모듈 , 50Ohm 종료 FlexRIO 모듈 , 100Mbits/s 데이터 속도 NI-6581B 모듈

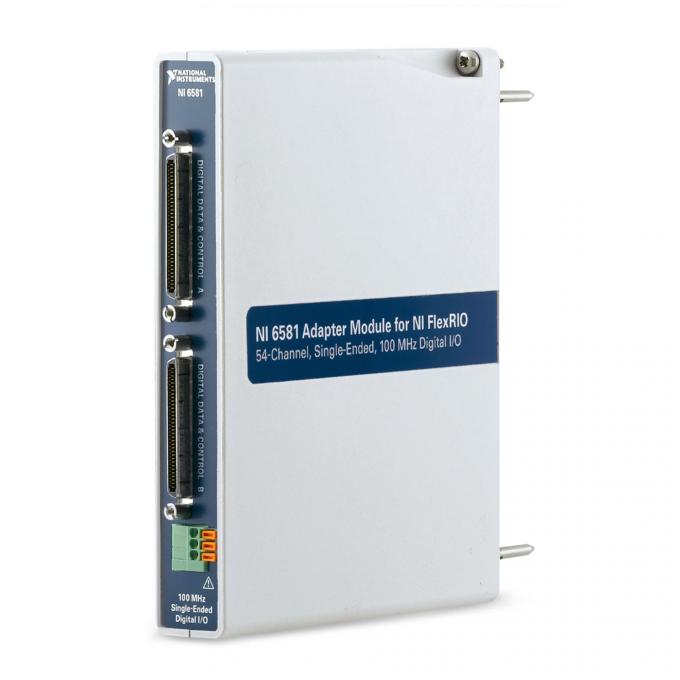

내쇼날인스트루먼트 6581B FlexRIO 디지털 I/O 어댑터 모듈

OEM 애플리케이션을 위한 맞춤형 지원

내쇼날인스트루먼트 NI-6581B 디지털 I/O 어댑터 모듈(부품 번호: 783887-01)은 Kintex-7 FPGA를 지원하는 FlexRIO 시스템용으로 설계된 고성능 100MHz, 54채널 단일 종단형 모듈입니다. 이 모듈은 FPGA에서 직접 병렬 데이터 처리를 가능하게 하여 프로세서 부하와 시간 집약적인 작업을 크게 줄여줍니다.

주요 특징:

54개의 양방향 디지털 채널로 100MHz 작동
로컬 처리 및 적응형 I/O 작업을 위한 프로그래밍 가능한 Kintex-7 FPGA
1.8V, 2.5V, 3.3V 로직 레벨 지원
50옴 디지털 I/O 터미네이션
최대 데이터 속도 100Mbits/s
Virtex-5 및 Kintex-7 FPGA와 호환 가능

기술 사양

사양	값
양방향 디지털 채널 수	54
최대 클록 속도	100MHz
로직 레벨 및 범위	1.8V, 2.5V, 3.3V
호환 가능한 FPGA	Kintex-7, Virtex-5
디지털 I/O 터미네이션	50옴
최대 데이터 속도	100Mbps
신호 유형	단일 종단

프로그래밍 및 통합

NI-6581B 모듈은 로컬 처리 및 적응형 I/O 작업을 위해 사용자 프로그래밍 가능한 FPGA를 통합합니다. LabVIEW FPGA 모듈 또는 VHDL을 사용하여 프로그래밍할 수 있으므로 디바이스 비교, 웨이브폼 생성/분석, 기타 디바이스 기반 계산과 같은 맞춤형 기능을 구현할 수 있습니다.

LabVIEW FPGA 모듈은 LabVIEW의 그래픽 개발 환경을 NI 재구성 가능한 I/O (RIO) 디바이스의 타겟 FPGA로 확장합니다. 직관적인 병렬 데이터 흐름 표현 덕분에 낮은 수준의 하드웨어 설명 언어 없이도 FPGA 프로그래밍에 특히 적합합니다.

연결성

이 모듈에는 VHDCI 커넥터 2개가 있으며 각 커넥터에는 범용 I/O 라인 24개, PFI 라인 3개, 체크아웃 라인 1개, 체크인 라인 1개가 있습니다. NI SHC68-C68-D4 차폐 케이블을 사용하여 SMB 연결용 NI SMB-2163 또는 나사 터미널용 NI CB-2162와 같은 터미널 블록과 인터페이스할 수 있습니다. 핀아웃은 다른 NI 고속 계측기와 호환됩니다.

내쇼날인스트루먼트 FlexRIO 6581B Digital I/O Adapter Module
