อุปกรณ์ระดับชาติ RF Multiplexer Switch โมดูล PXI-2596 6 ช่องทาง ผลงานสูง

National Instruments RF Multiplexer Switch Module PXI-2596 6 Channels High Performance

ภาพใหญ่ : อุปกรณ์ระดับชาติ RF Multiplexer Switch โมดูล PXI-2596 6 ช่องทาง ผลงานสูง

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	National Instruments
หมายเลขรุ่น:	PXI-2596

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	หนึ่ง
ราคา:	$10,000/sets >=1 sets
รายละเอียดการบรรจุ:	บรรจุภัณฑ์มาตรฐาน
เวลาการส่งมอบ:	เวลาจัดส่งสำหรับปริมาณการสั่งซื้อขั้นต่ำ≤ 30 วัน
เงื่อนไขการชำระเงิน:	t/t ‌l/c
สามารถในการผลิต:	100 หน่วย/วัน

ติดต่อ พูดคุยกันตอนนี้

อุปกรณ์ระดับชาติ RF Multiplexer Switch โมดูล PXI-2596 6 ช่องทาง ผลงานสูง

ลักษณะ

การรับประกัน:	3 เดือน	การสนับสนุนที่กำหนดเอง:	โอเอ็ม
สถานที่กำเนิด:	เกี่ยวกับอเมริกา	brand name:	National Instruments
หมายเลขรุ่น:	PXI-2596
เน้น:	โมดูลสวิทช์มัลติเพล็กเซอร์ RF PXI-2596 , 6 ช่อง RF Multiplexer Switcher โมดูล , โมดูลสวิทช์ PXI ที่มีประสิทธิภาพสูง

การสนับสนุนที่กำหนดเอง National Instruments PXI-2596 PXI RF Multiplexer Switch โมดูล

National Instruments PXI-2596 (หมายเลขชิ้นส่วน: 778572-96) คือโมดูลมัลติเพล็กเซอร์, รีเลย์ SPDT และสวิตช์ถ่ายโอนที่ออกแบบมาสำหรับการกำหนดเส้นทางสัญญาณ RF หรือไมโครเวฟในการใช้งานทดสอบอัตโนมัติ PXI-2596 มีโซลูชันสวิตช์ความถี่ 26.5 GHz ในการกำหนดค่า PXI ต่างๆ โดยผสานรวมโซลูชันสวิตช์ทั้งหมดไว้บนแพลตฟอร์มเดียว

คุณสมบัติที่สำคัญ

ใช้รีเลย์ไมโครเวฟ Radiall เพื่อประสิทธิภาพที่เหนือกว่า
การสูญเสียการแทรกต่ำกว่า 1 dB ที่ 26.5 GHz ช่วยลดผลกระทบต่อกรอบการทดสอบ
เหมาะสำหรับการกำหนดเส้นทางฮาร์โมนิคลำดับสูงจากอัพคอนเวอร์เตอร์ RF หรือแหล่งต่างๆ ไปยัง RF ดาวน์คอนเวอร์เตอร์
ใช้งานร่วมกับเครื่องกำเนิดสัญญาณเวกเตอร์ NI PXI-5671 2.7 GHz และเครื่องวิเคราะห์สัญญาณเวกเตอร์ NI PXI-5660 2.7 GHz
กำหนดค่าได้ผ่านซอฟต์แวร์ NI Switch Executive 2.1

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะ	ค่า
ขั้วต่อบัส	PXI ไฮบริด
แรงดันไฟฟ้าสลับ AC สูงสุด	90 โวลต์
ประเภทรีเลย์	เครื่องกลไฟฟ้า
การสลับแบนด์วิธ	26.5 กิกะเฮิร์ตซ์
ลักษณะความต้านทาน	50 โอห์ม
การสูญเสียการแทรกสูงสุด	-0.3 เดซิเบล
จำนวนช่อง	6
จำนวนกลุ่ม	2
การสิ้นสุด	ไม่มี

บูรณาการซอฟต์แวร์

วิศวกรสามารถกำหนดค่าและควบคุมโมดูลสวิตช์มัลติเพล็กเซอร์ RF NI PXI-2596 โดยใช้ NI Switch Executive 2.1 ซึ่งมีฟังก์ชันการทำงานที่ได้รับการปรับปรุงสำหรับ Excel การสลับ RF และการแก้ไขปัญหาระบบสวิตช์ ซอฟต์แวร์นี้ช่วยให้สามารถเข้าถึงการตั้งค่าโดยอัตโนมัติสำหรับเส้นทางสวิตช์แต่ละเส้นทาง ช่วยให้สามารถจัดเก็บการสอบเทียบเส้นทาง RF และข้อมูลพารามิเตอร์เพื่อปรับปรุงความแม่นยำของระบบทดสอบโดยรวม

อินเทอร์เฟซการเขียนโปรแกรมการกำหนดค่าใหม่ช่วยให้ผู้เชี่ยวชาญสามารถกำหนดและจัดเรียงอุปกรณ์เสมือน NI Switch Executive จากสภาพแวดล้อมการเขียนโปรแกรมใดๆ รวมถึงซอฟต์แวร์การจัดการการทดสอบ NI TestStand, สภาพแวดล้อมการพัฒนากราฟิก NI LabVIEW, ซอฟต์แวร์การพัฒนา NI LabWindows/CVI ANSI C และ Microsoft Excel บันทึกเส้นทางสวิตช์ที่มีอยู่ซึ่งสร้างใน Excel สามารถนำเข้าไปยังสภาพแวดล้อม NI Switch Executive เพื่อการบำรุงรักษาและการปรับเปลี่ยนที่ง่ายขึ้น

รูปภาพสินค้า

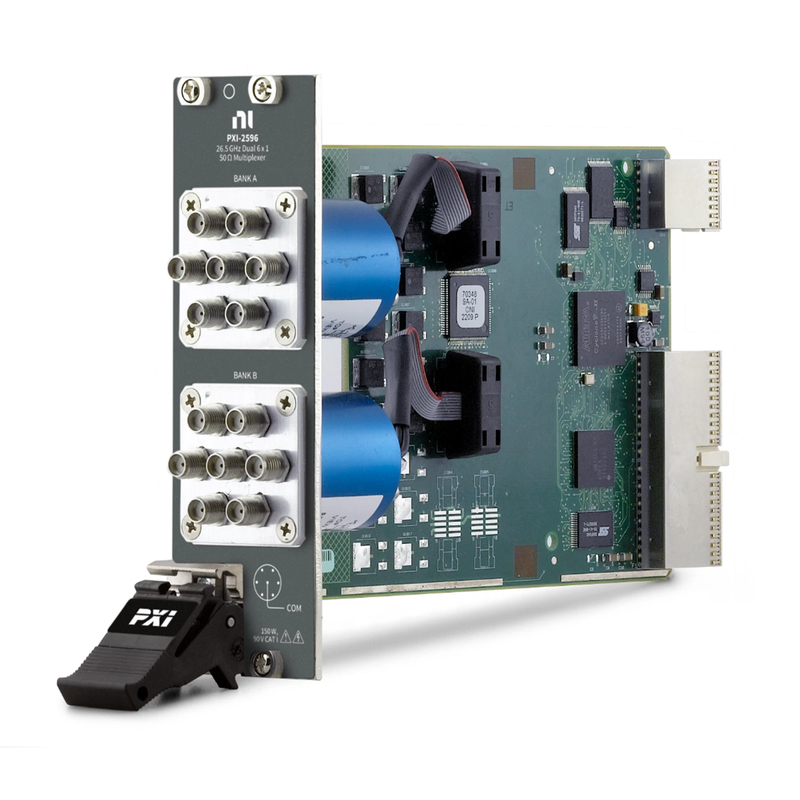

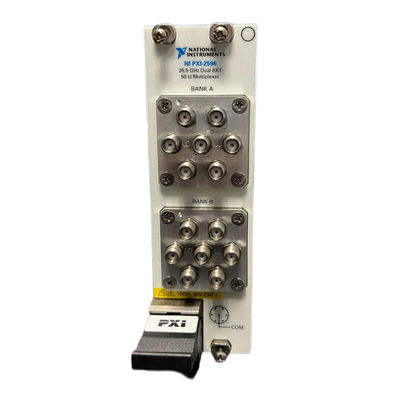

Front view of National Instruments PXI-2596 PXI RF Multiplexer Switch โมดูล

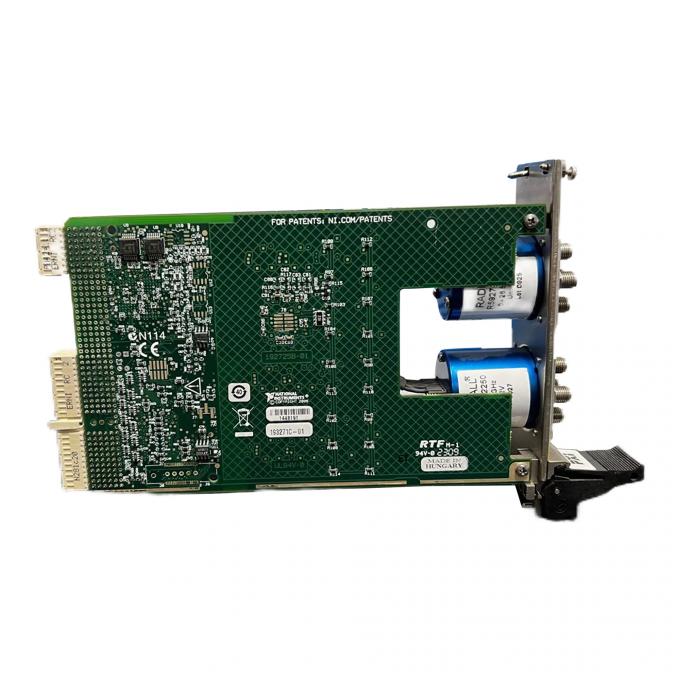

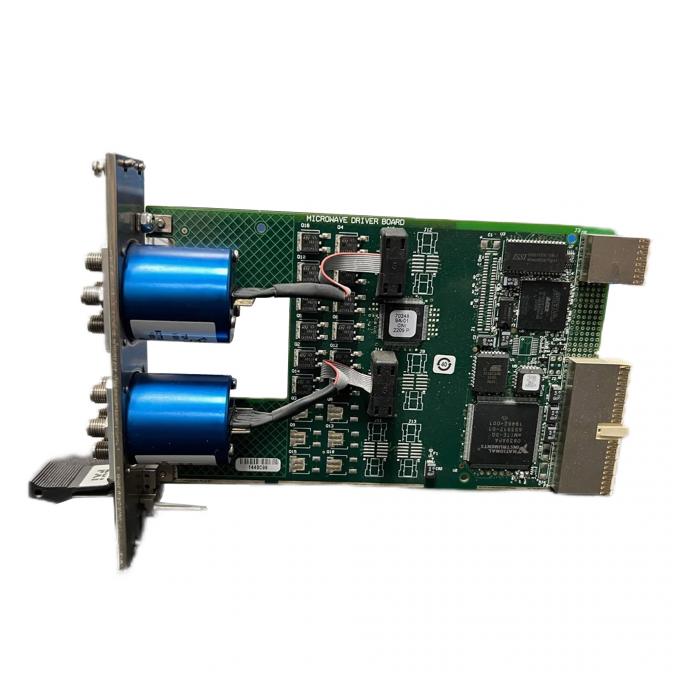

Side view of National Instruments PXI-2596 PXI RF Multiplexer Switch โมดูล

Rear view of National Instruments PXI-2596 PXI RF Multiplexer Switch โมดูล

Close-up of National Instruments PXI-2596 PXI RF Multiplexer Switch โมดูล connectors
