National Instruments PXIe-7857 โมดูล ฉัน/โอ ที่สามารถปรับแต่งใหม่ได้หลายฟังก์ชัน พร้อม 48 ฉัน/โอ ดิจิตอล 8 Input และ 8 Output Analog

National Instruments PXIe-7857 Multifunction Reconfigurable I/O Module with 48 Digital I/O 8 Analog Inputs and 8 Analog Outputs

ภาพใหญ่ : National Instruments PXIe-7857 โมดูล ฉัน/โอ ที่สามารถปรับแต่งใหม่ได้หลายฟังก์ชัน พร้อม 48 ฉัน/โอ ดิจิตอล 8 Input และ 8 Output Analog

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	National Instruments
หมายเลขรุ่น:	PXIE-7857

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	หนึ่ง
ราคา:	$10,000/sets >=1 sets
รายละเอียดการบรรจุ:	บรรจุภัณฑ์มาตรฐาน
เวลาการส่งมอบ:	เวลาจัดส่งสำหรับปริมาณการสั่งซื้อขั้นต่ำ≤ 30 วัน
เงื่อนไขการชำระเงิน:	t/t ‌l/c
สามารถในการผลิต:	100 หน่วย/วัน

ติดต่อ พูดคุยกันตอนนี้

National Instruments PXIe-7857 โมดูล ฉัน/โอ ที่สามารถปรับแต่งใหม่ได้หลายฟังก์ชัน พร้อม 48 ฉัน/โอ ดิจิตอล 8 Input และ 8 Output Analog

ลักษณะ

การรับประกัน:	3 เดือน	การสนับสนุนที่กำหนดเอง:	โอเอ็ม
สถานที่กำเนิด:	เกี่ยวกับอเมริกา	brand name:	National Instruments
หมายเลขรุ่น:	PXIE-7857
เน้น:	หลักฐานทางชาติ PXIe-7857 , PXIe-7857 โมดูล ฉัน/โอ ที่สามารถตั้งค่าใหม่ได้หลายฟังก์ชัน , 8 การออกแบบแบบแอนาล็อก PXIe-7857

National Instruments PXIe-7857 โมดูล ฉัน/โอ ที่สามารถตั้งค่าใหม่ได้หลายฟังก์ชัน

National Instruments PXIe-7857 (เบอร์ส่วน: PXIe-7857R และ 784146-01) เป็นโมดูล ฉัน/โอ ที่สามารถปรับปรุงใหม่ได้หลายฟังก์ชันที่ออกแบบสําหรับระบบ PXI Expressโมดูลนี้มีความยืดหยุ่น มีช่องทาง ฉัน/โอ ดิจิตอล 48 ช่อง, 8 ทางเข้าแบบแอนาล็อก และ 8 ทางออกแบบแอนาล็อก โดยใช้ FPGA Kintex-7 160T ที่บูรณาการสําหรับการควบคุมสัญญาณโดยตรงและการประมวลผลบนเครื่อง

ลักษณะสําคัญ

48 ช่องทาง ฉัน/โอ ดิจิตอลสองทิศทางที่มีความสอดคล้อง LVTTL/LVCMOS
8 ช่องทางเข้าแบบแอนาล็อกที่มีความละเอียด 16 บิต และอัตราการเก็บตัวอย่าง 1 MS/s
8 ช่องทางออกแบบแอนาล็อก มีช่วง ± 10 วอลต์ และความละเอียด 16 บิต
Kintex-7 160T FPGA ที่สามารถเขียนโปรแกรมได้สําหรับการประมวลผลสัญญาณตามสั่ง
การป้องกันแบบครบวงจรจากภาวะไฟฟ้าเกินความจุ, ความจุเกินความจุ และความจุต่ํา
การเชื่อมต่อการเข้า/ออกแบบ DC กับภาวะเปิดไฟที่สามารถตั้งค่าโดยผู้ใช้ได้
เครื่องเชื่อม VHDCI 68 ปินแบบคู่สําหรับการเชื่อมต่อแบบยืดหยุ่น

รายละเอียดเทคนิค

รายละเอียด	มูลค่า
อัตราการเก็บตัวอย่างสูงสุด	1 MS/s
เครื่องเชื่อม Bus	PXI Express
อัตราเวลาสูงสุด	80 MHz
ช่อง ฉัน/โอ ดิจิตอล	48 ทิศทางสอง
ระดับ Logic ฉัน/โอ ดิจิตอล	1.2V 1.5V 1.8V 2.5V 3.3V
DRAM	512 MB
FPGA	คินเท็กซ์-7 160T
ระยะความดันไฟเข้าแบบแอนาลอก	±1V, ±2V, ±5V, ±10V
การถ่ายทอดข้อมูลจากจุดหนึ่งไปยังจุดหนึ่ง	ใช่
ช่องทางเข้าแบบแอนาล็อก	8
ช่องออกแบบแอนาล็อก	8
ขนาด	18.5 ซม × 17.3 ซม × 3.6 ซม
น้ําหนัก	ประมาณ 170.9 กรัม

คุณลักษณะการเข้าแบบแอนลาจ

PXIe-7857 ใช้ความละเอียด 16 บิต และเวลาแปลง 1 μs โดยมีโหมดการใส่ที่สามารถเลือกด้วยโปรแกรมADC ระบบบันทึกใกล้ชิดต่อเนื่อง (SAR) ให้การวัดที่แม่นยํากับอุปสรรคการเข้า 1.25 GΩ (2 pF เมื่อใช้พลังงาน) และ 4 kΩ (ขั้นต่ําเมื่อไม่ใช้พลังงาน)

การตั้งค่า ฉัน/โอ ดิจิตอล

โมดูลรวม 2 เครื่องเชื่อม LVTTL / LVCMOS ที่เข้ากันได้ด้วยการตั้งค่าซอฟต์แวร์โดยกําหนด 3.3V และขั้นต่ําทางตรรกะที่ซอฟต์แวร์สามารถเลือก.

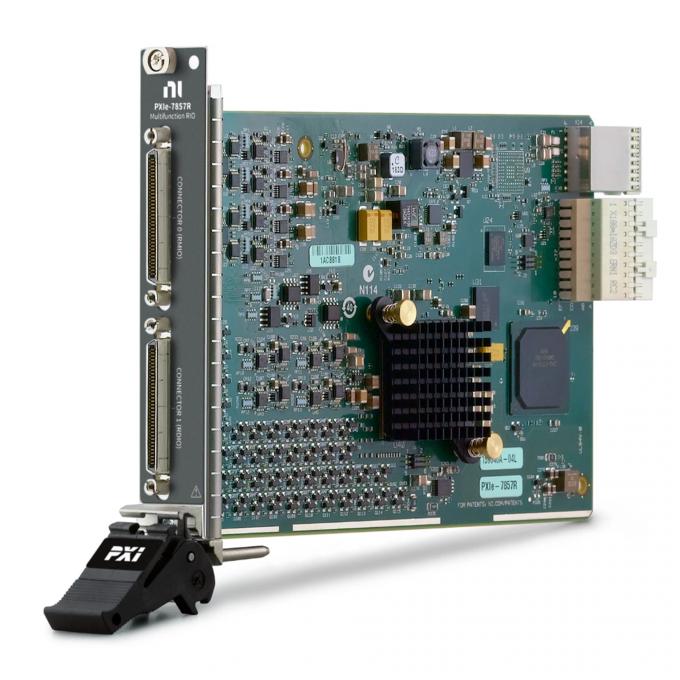

Front view of National Instruments PXIe-7857 PXI Multifunction Reconfigurable ฉัน/โอ โมดูล

เครื่องมือแห่งชาติ PXIe-7857 PXI โมดูล ฉัน/โอ หลายฟังก์ชันที่สามารถตั้งค่าใหม่ได้

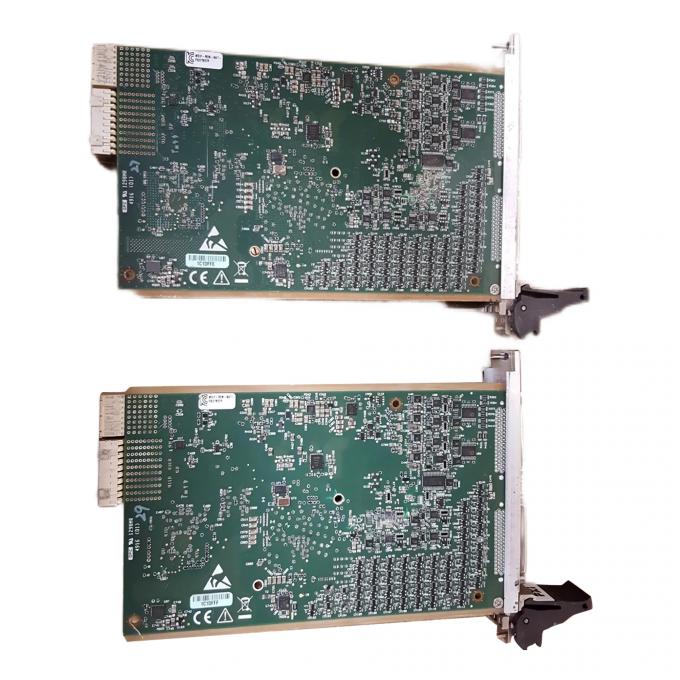

Side view of National Instruments PXIe-7857 PXI Multifunction Reconfigurable ฉัน/โอ โมดูล showing connectors

มุมมองของตัวเชื่อมของ PXIe-7857
