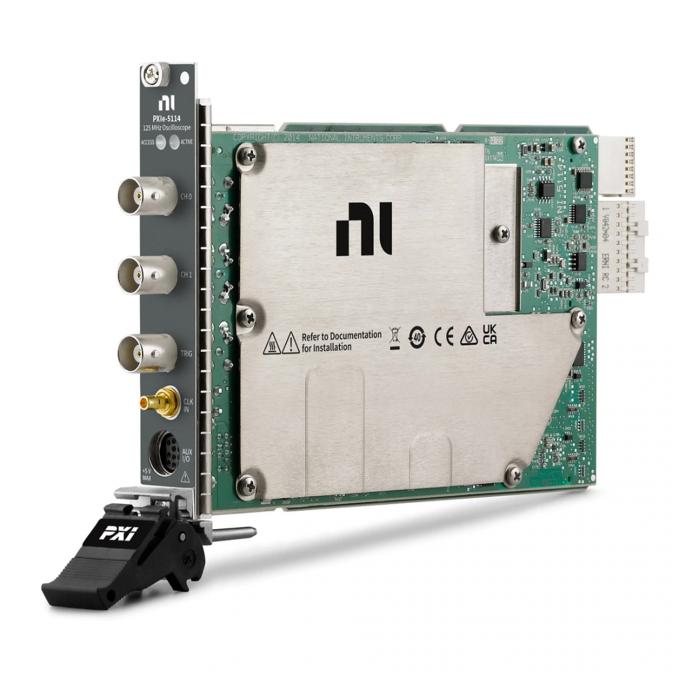

مقياس رسم إشارات PXIe-5114 Ni من الصكوك الوطنية، معدل أخذ عينات 250 ميجا عينة/ثانية، نطاق ترددي 125 ميجاهرتز

يحتوي أجهزة الأجهزة الوطنية PXIe-5114 PXI Oscilloscope (أرقام الأجزاء: 783591-01 ، 783591-02 ، و 783591-03) على قناتين مع معدلات أخذ العينات تصل إلى 250 MS / s لكل قناة ،جنبا إلى جنب مع ربط قابل للتعديلهذا النموذج مثالي للتطبيقات التي تتطلب معالجة إشارة سريعة وتصميم قياس مرن.مع قدرة نقل بيانات أقصاها 125 ميغاهرتز.

• الحافة، النافذة، الهستيريس، والشغل المتقدم مع 40 حصان
• الاستحواذ قبل الإطلاق وبعد الإطلاق في أنماط التسجيل الفردية والمتعددة
• الساعة الداخلية من 250 ميغاهرتز أو الساعة الخارجية من 50 إلى 250 ميغاهرتز
• مقفل المرحلة إلى مرجع PXI 10 MHz أو مرجع خارجي من 1 إلى 20 MHz
• الأحداث التي تؤدي إلى إطلاق العلامة الزمنية بحل 100 ps
• برامج تشغيل NI-SCOPE متوافقة مع IVI لـ NI LabVIEW و LabWindows / CVI ، مع دعم Microsoft C ++ و Measurement Studio و Visual Basic
• اللوحة الأمامية لبرنامج NI-SCOPE للتحكم البديهي

• الوزن: 17.7 أوقية
• الأبعاد: 8.4 × 0.8 × 5.1 بوصة
• درجة حرارة التشغيل: 0°C إلى 55°C
• درجة حرارة التخزين: -40°C إلى 71°C
• اهتزازات العمل / عدم العمل: 0.3 غرام / 2.4 غرام (5 هرتز إلى 500 هرتز)

توفر اللوحة الأمامية الناعمة NI-SCOPE (SFP) التحكم البديهي لـ PXIe-5114 ، مع إصدار 14.1 يقدم التحكم الذكي الأكثر ملاءمة.توفر أداة NI Measurement Automation Explorer (MAX) إمكانيات التكوين والاختبار التفاعليةيوصى بفترة تدفئة مدتها 15 دقيقة، مع اقتراح معايرة خارجية كل سنتين.

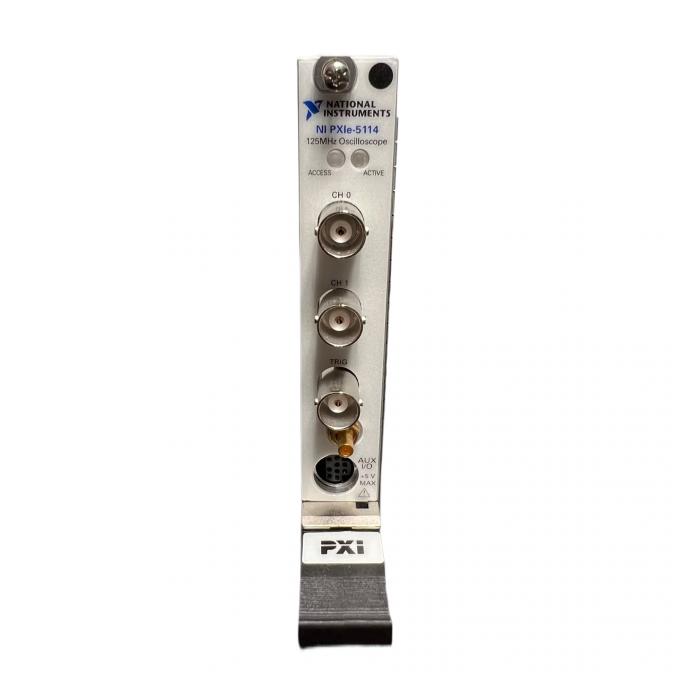

3 إصدارات BNC الإناث، و 1 جاك SMB، و 19 منقطة إصدار DIN الدائري.
