ナショナルインスツルメンツ PXI マトリクススイッチモジュール PXI-2536 コンパクト3U PXIフォームファクタ

National Instruments PXI Matrix Switch Module PXI-2536 In Compact 3U PXI Form Factor

大画像 : ナショナルインスツルメンツ PXI マトリクススイッチモジュール PXI-2536 コンパクト3U PXIフォームファクタ

商品の詳細:

起源の場所:	中国
ブランド名:	National Instruments
モデル番号:	PXI-2536

お支払配送条件:

最小注文数量:	1つ
価格:	$1,000/sets >=1 sets
パッケージの詳細:	標準パッケージ
受渡し時間:	最小注文数量≤30日の配送時間
支払条件:	t/t ‌l/c
供給の能力:	100個/日

連絡先今雑談しなさい

ナショナルインスツルメンツ PXI マトリクススイッチモジュール PXI-2536 コンパクト3U PXIフォームファクタ

説明

保証:	3ヶ月	カスタマイズされたサポート:	OEM
原産地:	アメリカ人	brand name:	National Instruments
モデル番号:	PXI-2536
ハイライト:	ナショナルインスツルメンツ PXI-2536 , PXI-2536 PXI マトリクススイッチモジュール , コンパクト PXI マトリクススイッチモジュール

カスタマイズ可能なサポートナショナル・インスツルメンツ PXI-2536 PXI マトリックススイッチモジュール (カスタマイズされた制御用)

製品概要

ナショナル・インスツルメンツ PXI-2536高密度FETマトリックススイッチモジュール（部品番号：778572-36）は、コンパクトなシングルスロット、3U PXIフォームファクタに544のクロスポイントを備えています。 4x136 単線フレームワークと 8x68 単線マトリックスの両方として設計されたこのモジュールは、電界効果トランジスタ (FET) スイッチ技術を利用して優れた性能特性を実現します。

主な特長

可動部品がないため、機械的寿命は無制限
同時クロスポイント接続機能
1秒あたり最大50,000クロスポイントの高速スイッチング
検証およびテストアプリケーションにおける低電力 DC 信号のルーティングに最適
NI PXI-4110プログラマブル電源およびNI PXI-4071 FlexDMMと互換性あり
完全な機能を実現するNI-SWITCH IVI準拠ドライバが含まれています

技術仕様

仕様	価値
クロスポイント	544
スキャン速度	50,000サイクル/秒
バスコネクタ	PXIハイブリッド
最大DCスイッチング電流	100mA
最大DCスイッチング電圧	12V
行数	8
リレーの種類	FET
スイッチング帯域幅	1MHz
モード (N ワイヤ)	1線式
グループ数	0
列数	68

統合とソフトウェアのサポート

PXI-2536には、完全な機能を提供するIVI準拠ドライバであるNI-SWITCHが付属しています。チャネル数の多いアプリケーションの場合、NI Switch Executiveソフトウェアを使用すると、インテリジェントなスイッチモジュール構成、信号ルーティング、および命名が可能になります。このモジュールは、NI TestStandテスト管理ソフトウェア、LabVIEW、LabWindows/CVI開発環境、Microsoft Visual Basic 6.0用Measurement Studioとシームレスに統合し、テストコードの再利用とシステムパフォーマンスを強化します。

製品画像

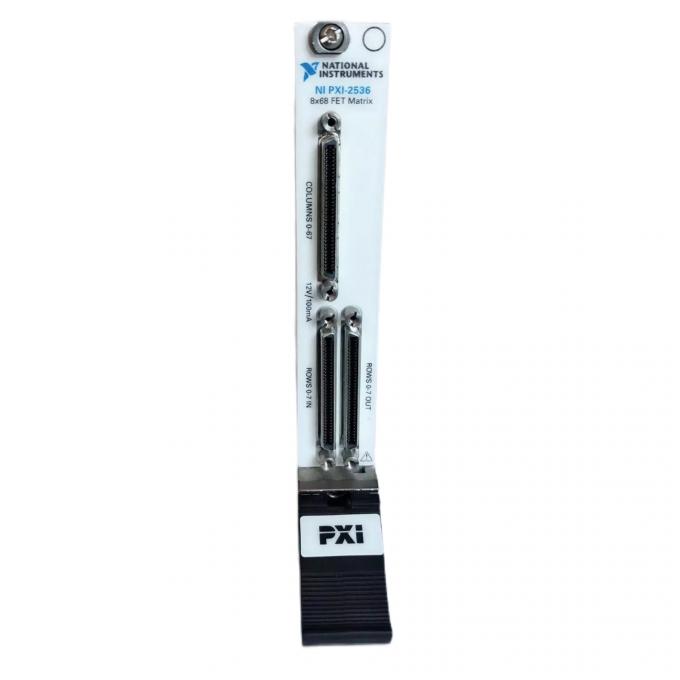

Front view of ナショナル・インスツルメンツ PXI-2536 PXI Matrix Switch Module showing connectors and labeling

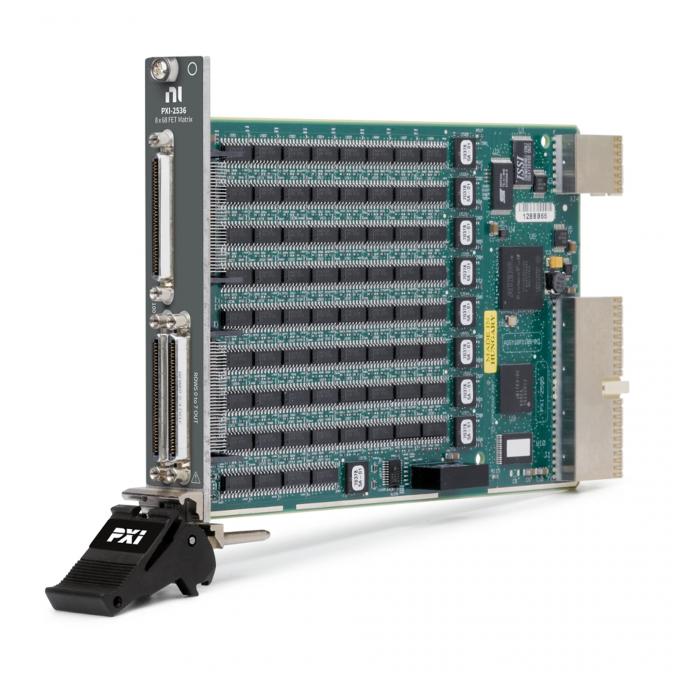

Side view of ナショナル・インスツルメンツ PXI-2536 PXI Matrix Switch Module with PXI connector visible

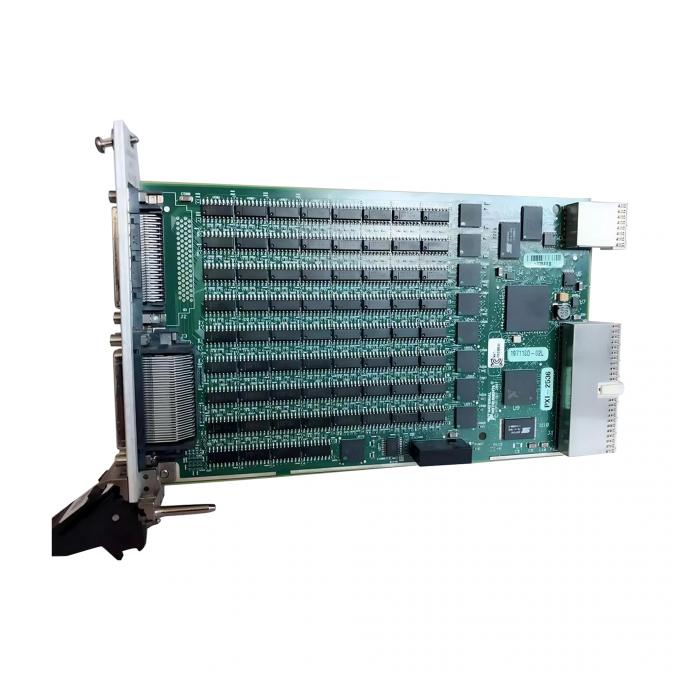

Top-down view of ナショナル・インスツルメンツ PXI-2536 PXI Matrix Switch Module showing component layout
