国立機器 PXIe-2748 16×1 構成 3 GHz 切り替え帯域幅と 50 オーム阻力を持つ RF マルチプレクサースイッチモジュール

National Instruments PXIe-2748 RF Multiplexer Switch Module with 16x1 Configuration 3 GHz Switching Bandwidth and 50 Ohm Impedance

大画像 : 国立機器 PXIe-2748 16×1 構成 3 GHz 切り替え帯域幅と 50 オーム阻力を持つ RF マルチプレクサースイッチモジュール

商品の詳細:

起源の場所:	中国
ブランド名:	National Instruments
モデル番号:	PXIE-2748

お支払配送条件:

最小注文数量:	1つ
価格:	$10,000/sets >=1 sets
パッケージの詳細:	標準パッケージ
受渡し時間:	最小注文数量≤30日の配送時間
支払条件:	t/t ‌l/c
供給の能力:	100個/日

連絡先今雑談しなさい

国立機器 PXIe-2748 16×1 構成 3 GHz 切り替え帯域幅と 50 オーム阻力を持つ RF マルチプレクサースイッチモジュール

説明

保証:	3ヶ月	カスタマイズされたサポート:	OEM
原産地:	アメリカ人	brand name:	National Instruments
モデル番号:	PXIE-2748
ハイライト:	国内文書 PXIe-2748 , 3GHz帯域幅 PXIe-2748 , PXIe-2748 RF マルチプレクサースイッチモジュール

OEM要件に合わせてカスタマイズされたナショナル・インスツルメンツ PXIe-2748 RFマルチプレクサスイッチモジュール

ナショナル・インスツルメンツ PXIe-2748 PXI RF マルチプレクサスイッチモジュール (部品番号: 780587-48) は、生産テストアプリケーションで最大 3 GHz の RF 信号をスイッチングするために設計された 16x1 PXI RF マルチプレクサスイッチモジュールです。このモジュールはチャネル数が多いため、複数の RF 信号間の切り替えが必要なテストシステム (たとえば、複数の被試験デバイスを RF アナライザの単一チャネルにルーティングするなど) に最適です。

PXIe-2748は、リレーの使用状況を監視するためのオンボードリレーカウント機能を備えており、被試験デバイス（DUTまたはUUT）上のテストポイントに測定機器または信号生成機器を接続する必要があるアプリケーションに特に適しています。

主な特長

16x1 PXI RF マルチプレクサ構成
3 GHzのスイッチング帯域幅
特性インピーダンス50Ω
最大挿入損失 3 dB
オンボードリレーカウント機能
DC、AC RMS、または組み合わせ入力をサポート
PXI Expressバスコネクタ
電磁リレー式

技術仕様

パラメータ	価値
最大スイッチング電圧	30V
最大RF電力	10W
最大スイッチング電流	0.5A
チャンネルごとの最大キャリー電流	0.5A
電源要件 (3.3V)	3.96W
電源要件 (12V)	0.2W
動作温度範囲	-40℃～70℃
保存温度範囲	-40℃～70℃
相対湿度範囲	5% ～ 95% (結露なきこと)
寸法	8.5インチ×0.8インチ×5.1インチ
重さ	11.30オンス

振動仕様

動作時/非動作時のランダム振動: 0.3 grms で 5 Hz ～ 500 Hz
動作時/非動作時のランダム振動: 2.4 grms で 5 Hz ～ 500 Hz

製品画像

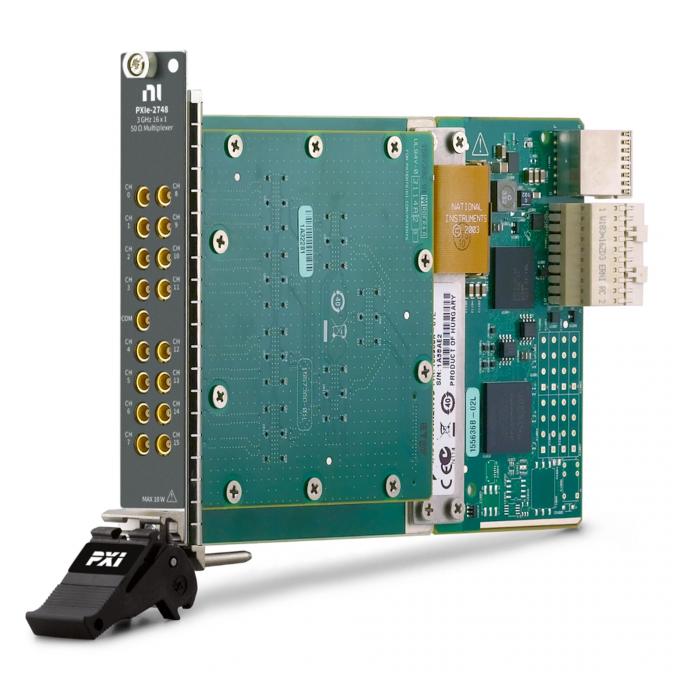

ナショナル・インスツルメンツ PXIe-2748 RF Multiplexer Switch Module front view

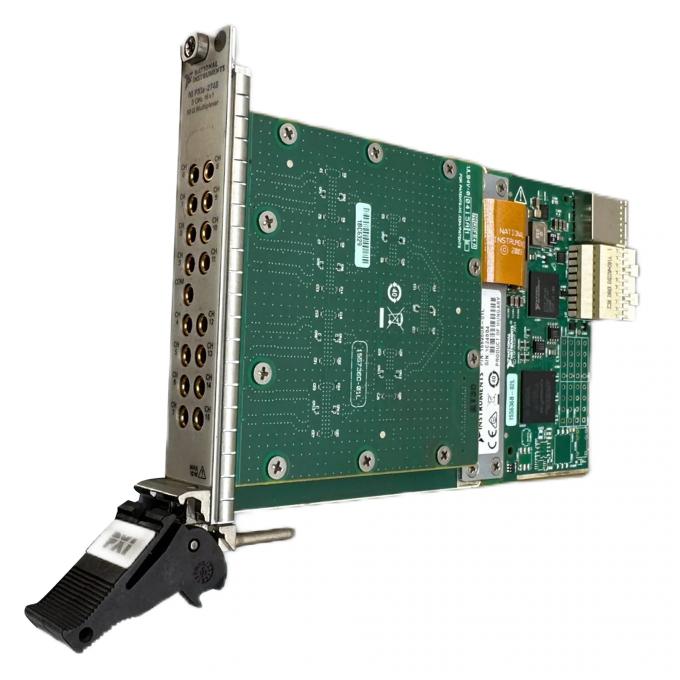

ナショナル・インスツルメンツ PXIe-2748 RF Multiplexer Switch Module side view

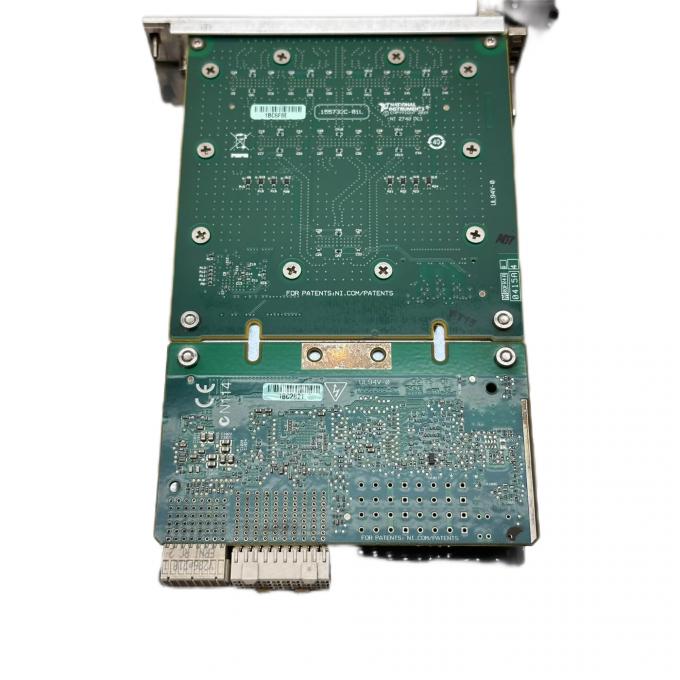

ナショナル・インスツルメンツ PXIe-2748 RF Multiplexer Switch Module rear view
