PXIe-2532B PXI 매트릭스 스위치 모듈 내쇼날인스트루먼트 2000 스위치/초 30MHz 대역폭

PXIe-2532B PXI Matrix Switch Module National Instruments 2000 Switches/Sec 30MHz Bandwidth

큰 이미지 : PXIe-2532B PXI 매트릭스 스위치 모듈 내쇼날인스트루먼트 2000 스위치/초 30MHz 대역폭

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	National Instruments
모델 번호:	PXIE-2532B

결제 및 배송 조건:

최소 주문 수량:	하나
가격:	$10,000/sets >=1 sets
포장 세부 사항:	표준 포장
배달 시간:	최소 주문 수량 ≤ 30 일에 대한 배달 시간
지불 조건:	t/t /l/c
공급 능력:	100개 단위/일

접촉 지금 챗팅하세요

PXIe-2532B PXI 매트릭스 스위치 모듈 내쇼날인스트루먼트 2000 스위치/초 30MHz 대역폭

설명

보증:	3 개월	맞춤형 지원:	OEM
원산지:	미국 사람	brand name:	National Instruments
모델 번호:	PXIE-2532B
강조하다:	PXIe-2532B PXI 매트릭스 스위치 모듈 , 내쇼날인스트루먼트 PXIe-2532B , 30MHz 대역폭 PXI 매트릭스 스위치 모듈

사용자 정의 옵션을 갖춘 내구성이 뛰어난 내쇼날인스트루먼트 PXIe-2532B PXI 매트릭스 스위치 모듈

내쇼날인스트루먼트의 PXIe-2532B PXI 매트릭스 스위치 모듈(부품 번호: 782383-01, 153875A-01L)은 고성능 512-크로스포인트 고속 매트릭스 스위치 모듈입니다. 3U PXI 슬롯에 맞도록 설계된 이 제품은 자동화된 테스트 시스템을 위한 초고밀도 스위칭 구성을 제공합니다.

이 모듈은 단일 섀시에서 최대 4x2176 또는 8x1088 단일 와이어 매트릭스 구성을 지원하며 다중 섀시 배열을 통해 더 큰 구성이 가능합니다. 채널 수가 많은 자동화 테스트 설정에 이상적입니다.

주요 특징

컴팩트 리드 릴레이가 있는 512개의 교차점
초당 최대 2000회의 빠른 전환 속도
장비와의 동기화 기능
최대 100VDC/100Vp 또는 0.5A의 신호를 처리합니다.
채널 간 최대 스위칭 전압: 100V
채널당 최대 스위칭 전력: 10W
10개 이상의 매트릭스 토폴로지 조합 사용 가능
다양한 단자대 액세서리와 호환 가능

확장 기능

표준 설계보다 큰 구성의 경우, NI R1616 세그먼트 확장 링크는 TB-264xB 터미널 블록을 통해 두 개의 PXI 2532B 모듈 열을 상호 연결할 수 있습니다. 예를 들어, 두 개의 TB-2640B 터미널 블록과 R1616 세그먼트가 있는 두 개의 PXI 2532B 모듈은 4x256 단일 와이어 매트릭스를 생성할 수 있습니다.

기술 사양

사양	값
교차점	512
스캔 속도	2000 작업/초
버스 커넥터	PXI 익스프레스
최대 DC 스위칭 전류	0.5A
최대 DC 스위칭 전압	100V
행	16, 2, 4, 8
릴레이 유형	갈대
스위칭 대역폭	30MHz
모드(n-와이어)	1선, 2선
여러 떼	1, 16, 2, 4
열	128, 16, 32, 64
치수	7.3 x 0.8 x 5.1인치
무게	1파운드

신뢰성 정보

이 모듈은 40개의 동시 드라이브 제한을 갖추고 있으며 기계적 릴레이 수명은 1 × 10입니다.⁹1 × 10 범위의 사이클 및 전기 릴레이 수명⁷5 × 10으로 순환⁵사이클. 2개의 Samtec ERM8-EM 시리즈 I/O 커넥터가 장착되어 있습니다.

응용

테스트 대상 장치(DUT 또는 UUT)의 다양한 테스트 포인트에 측정 또는 신호 생성 장비를 연결해야 하는 채널 수가 많은 애플리케이션에 이상적입니다.

제품 이미지

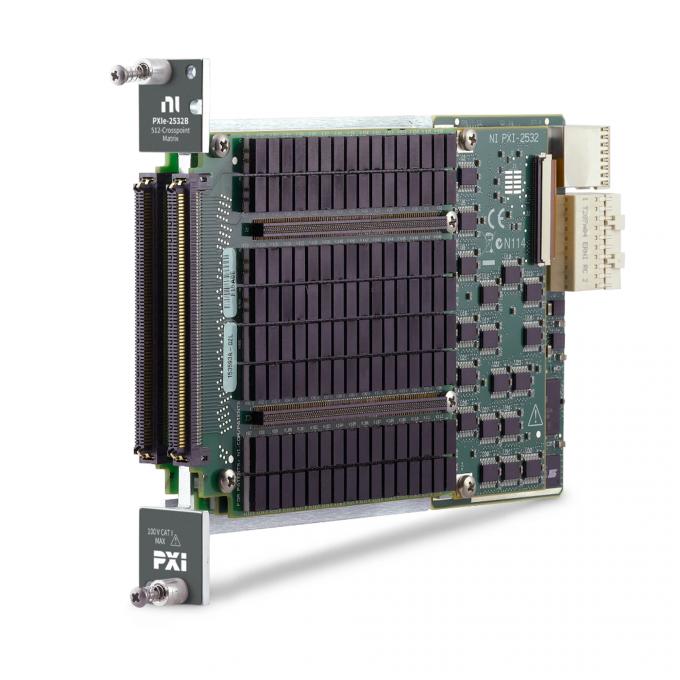

내쇼날인스트루먼트 PXIe-2532B PXI Matrix Switch Module front view

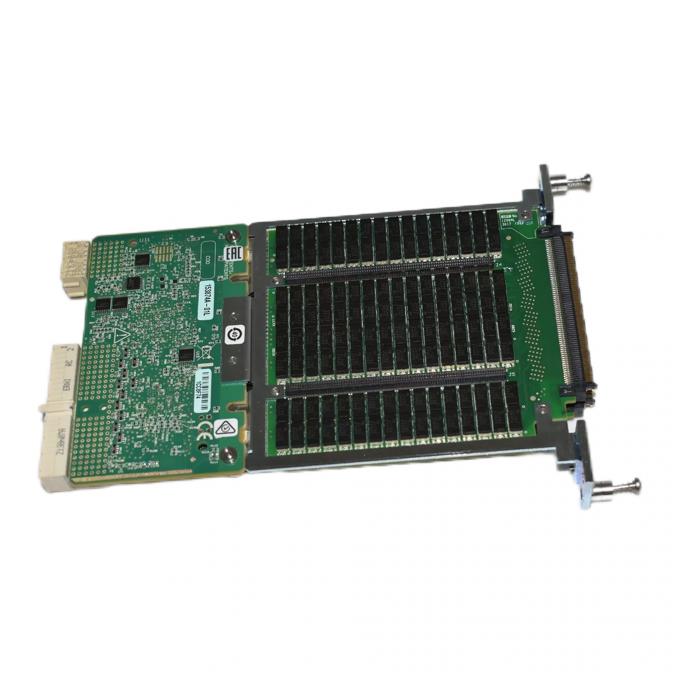

내쇼날인스트루먼트 PXIe-2532B PXI Matrix Switch Module side view

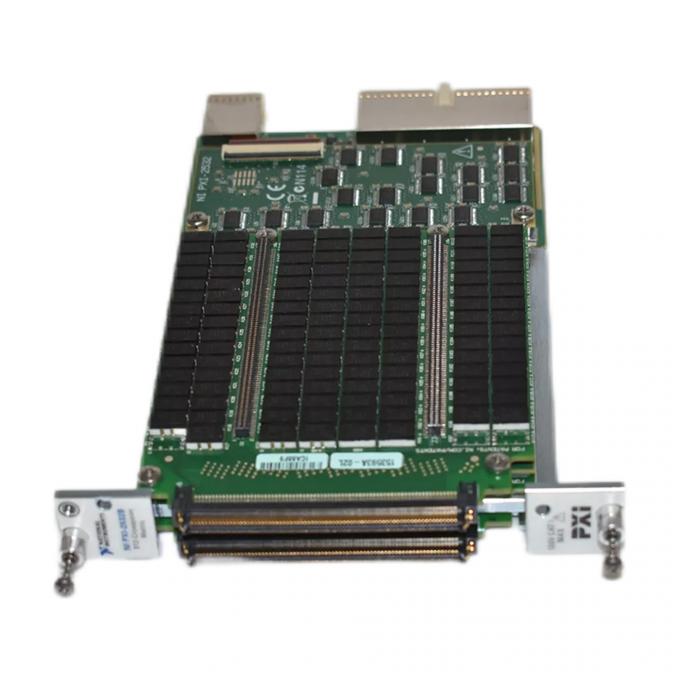

내쇼날인스트루먼트 PXIe-2532B PXI Matrix Switch Module rear connectors

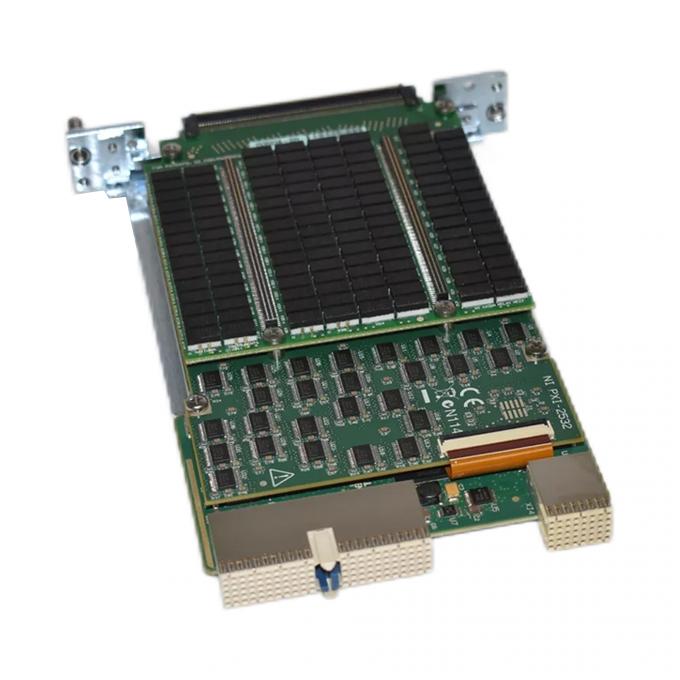

내쇼날인스트루먼트 PXIe-2532B PXI Matrix Switch Module with measurement equipment
