National Instruments PXIe-7822 PXI Digital Reconfigurable I/O Module with 512 MB DRAM Kintex 7 325T FPGA and 128 DIO

National Instruments PXIe-7822 PXI Digital Reconfigurable I/O Module with 512 MB DRAM Kintex 7 325T FPGA and 128 DIO
National Instruments PXIe-7822 PXI Digital Reconfigurable I/O Module with 512 MB DRAM Kintex 7 325T FPGA and 128 DIO National Instruments PXIe-7822 PXI Digital Reconfigurable I/O Module with 512 MB DRAM Kintex 7 325T FPGA and 128 DIO National Instruments PXIe-7822 PXI Digital Reconfigurable I/O Module with 512 MB DRAM Kintex 7 325T FPGA and 128 DIO National Instruments PXIe-7822 PXI Digital Reconfigurable I/O Module with 512 MB DRAM Kintex 7 325T FPGA and 128 DIO

Imagem Grande :  National Instruments PXIe-7822 PXI Digital Reconfigurable I/O Module with 512 MB DRAM Kintex 7 325T FPGA and 128 DIO

Detalhes do produto:
Lugar de origem: CHINA
Marca: National Instruments
Número do modelo: PXIE-7822
Condições de Pagamento e Envio:
Quantidade de ordem mínima: Um
Preço: $10,000/sets >=1 sets
Detalhes da embalagem: Embalagem padrão
Tempo de entrega: Tempo de entrega para quantidade mínima de pedido ≤ 30 dias
Termos de pagamento: T/t ‌l/c
Habilidade da fonte: 100 unidades/dia
Contato Converse agora

National Instruments PXIe-7822 PXI Digital Reconfigurable I/O Module with 512 MB DRAM Kintex 7 325T FPGA and 128 DIO

descrição
Garantia: 3 meses suporte personalizado: OEM
Lugar de origem: americano brand name: National Instruments
Número do modelo: PXIE-7822
Destacar:

512 MB DRAM PXI Digital Reconfigurable I/O Module

,

Kintex 7 325T FPGA PXIe-7822

,

128 DIO Digital Reconfigurable I/O Module

Customized Support National Instruments PXIe-7822 PXI Digital Reconfigurable I/O Module
Product Overview

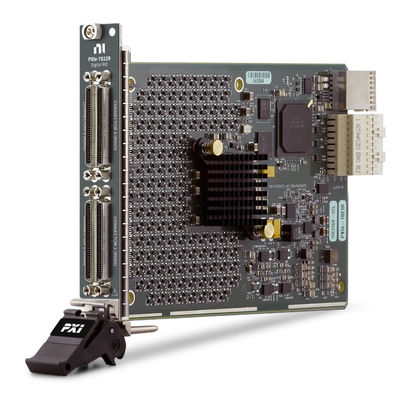

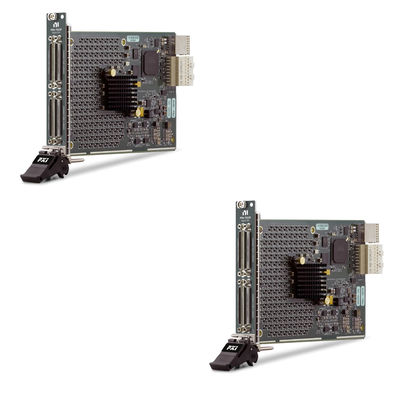

The National Instruments PXIe-7822 (Part Numbers: PXIe-7822R and 783486-01) is a high-performance PXI Digital Reconfigurable I/O Module featuring 512 MB DRAM, Kintex 7 325T FPGA, and 128 DIO channels. This versatile module combines flexible I/O operation with onboard processing capabilities, making it ideal for demanding test and measurement applications.

Key Features
  • User-programmable FPGA for custom I/O operation and onboard processing
  • 128 digital I/O channels with software-selectable logic levels (1.2V to 3.3V)
  • LabVIEW FPGA compatible for custom configuration as counters/timers, inputs, outputs, encoder inputs, or PWM
  • Supports peer-to-peer streaming for direct data transfer between PXI Express modules
  • Four LVTTL/LVCMOS compatible connectors (32 channels per connector)

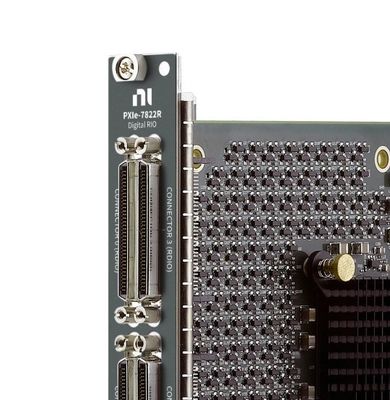

  • High-density 68-pin female VHDCI connectors
Technical Specifications
Bus Connector PXI Express
Maximum Clock Rate 80 MHz
Bidirectional Digital Channels 128
Digital I/O Logic Levels 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V
DRAM 512 MB
External Clock Inputs 4
FPGA Kintex-7 325T (202,800 flip-flops, 101,400 LUTs, 11,700 Kbits embedded block RAM)
Peer-to-Peer Streaming Yes
Physical Dimensions 16 cm × 10 cm
Weight 183 g
Compatibility x4, x8, and x16 PXI Express, PXI Express hybrid slots
Applications

The PXIe-7822 is ideal for applications requiring precise control and timing, including:

  • Sensor simulation
  • High-speed waveform generation
  • Bit error rate testing
  • Hardware-in-the-loop testing
  • Custom digital I/O applications
National Instruments PXIe-7822 PXI Digital Reconfigurable I/O Module with 512 MB DRAM Kintex 7 325T FPGA and 128 DIO 0
FPGA Capabilities

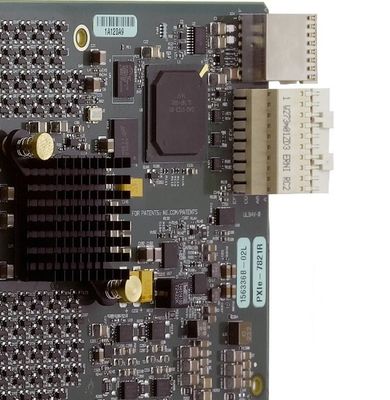

The Kintex-7 325T FPGA provides extensive programmable logic resources, including 202,800 flip-flops, 101,400 LUTs, and 11,700 Kbits of embedded block RAM, enabling complex custom logic implementations with hardware-timed reliability and speed.
