โมดูลสวิตช์มัลติเพล็กเซอร์ RF PXIe-2593 ของ National Instruments 16 ช่องสัญญาณ แบนด์วิดท์ 500MHz

National Instruments PXIe-2593 RF Multiplexer Switch Module 16 Channels 500MHz Bandwidth

ภาพใหญ่ : โมดูลสวิตช์มัลติเพล็กเซอร์ RF PXIe-2593 ของ National Instruments 16 ช่องสัญญาณ แบนด์วิดท์ 500MHz

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	National Instruments
หมายเลขรุ่น:	PXIE-2593

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	หนึ่ง
ราคา:	$10,000/sets >=1 sets
รายละเอียดการบรรจุ:	บรรจุภัณฑ์มาตรฐาน
เวลาการส่งมอบ:	เวลาจัดส่งสำหรับปริมาณการสั่งซื้อขั้นต่ำ≤ 30 วัน
เงื่อนไขการชำระเงิน:	t/t ‌l/c
สามารถในการผลิต:	100 หน่วย/วัน

ติดต่อ พูดคุยกันตอนนี้

โมดูลสวิตช์มัลติเพล็กเซอร์ RF PXIe-2593 ของ National Instruments 16 ช่องสัญญาณ แบนด์วิดท์ 500MHz

ลักษณะ

การรับประกัน:	3 เดือน	การสนับสนุนที่กำหนดเอง:	โอเอ็ม
สถานที่กำเนิด:	เกี่ยวกับอเมริกา	brand name:	National Instruments
หมายเลขรุ่น:	PXIE-2593
เน้น:	โมดูลสวิตช์มัลติเพล็กเซอร์ RF PXIe-2593 , National Instruments PXIe-2593 , โมดูลสวิตช์มัลติเพล็กเซอร์ RF 16 ช่องสัญญาณ

โซลูชันที่ปรับแต่งตามความต้องการด้วยโมดูลสวิตช์มัลติเพล็กเซอร์ PXIe-2593 PXI RF ของ National Instruments

ภาพรวมผลิตภัณฑ์

National Instruments PXIe-2593 (หมายเลขชิ้นส่วน: 780587-93) เป็นโมดูลสวิตช์มัลติเพล็กเซอร์ RF 50 Ω ความหนาแน่นสูง นำเสนอตัวเลือกการกำหนดค่าที่ยืดหยุ่น สามารถกำหนดค่าให้เป็นมัลติเพล็กเซอร์แบบไม่สิ้นสุด, มัลติเพล็กเซอร์แบบสิ้นสุดภายนอก หรือเป็นเมทริกซ์แบบกระจาย ซึ่งจัดการสัญญาณจาก DC ไปจนถึงมากกว่า 500 MHz

คุณสมบัติที่สำคัญ

โซลูชันการนับช่องสัญญาณสูงสำหรับแอปพลิเคชันการสร้างสัญญาณ
เชื่อมต่อกับจุดทดสอบต่างๆ บนอุปกรณ์หรือหน่วยที่ทดสอบ (DUT/UUT)
ลดความยุ่งยากในการเดินสายในระบบทดสอบอัตโนมัติโดยการกำหนดเส้นทางอินพุตหลายตัวไปยังเอาต์พุตเดี่ยว
16 ช่องสัญญาณพร้อมขั้วต่อ MCX ภายนอก 50 Ω บนครึ่งหนึ่งของช่องสัญญาณ
กำหนดค่าเป็นมัลติเพล็กเซอร์ 3 × 1 ได้สี่กลุ่ม
โหลดการสวิตชิ่งขั้นต่ำ: 10 μA, 10 mV
กำลังส่ง RF สูงสุด: 10 W ถึง 500 MHz (ต่อช่องสัญญาณ)

ข้อมูลจำเพาะทางเทคนิค

ขั้วต่อบัส	พีซีไอ เอ็กซ์เพรส
แรงดันไฟฟ้าสลับ AC สูงสุด	150 โวลต์
ประเภทรีเลย์	เครื่องกลไฟฟ้า
การสลับแบนด์วิธ	500 เมกะเฮิรตซ์
ลักษณะความต้านทาน	50 โอห์ม
การสูญเสียการแทรกสูงสุด	-1.9 เดซิเบล
จำนวนช่อง	16
จำนวนกลุ่ม	1
การสิ้นสุด	ไม่มี

ความสามารถในการบูรณาการ

PXIe-2593 ได้รับการออกแบบมาเพื่อใช้งานร่วมกับเครื่องมือความถี่สูงได้อย่างราบรื่น เช่น เครื่องกำเนิดความถี่ NI PXI-5404 และดิจิไทเซอร์ความเร็วสูง NI PXI-5112 ความสามารถในการกำหนดค่าเมทริกซ์แบบกระจายช่วยให้กำหนดเส้นทางสัญญาณได้อย่างยืดหยุ่นระหว่างคู่ช่องสัญญาณหรือพอร์ตทั่วไป

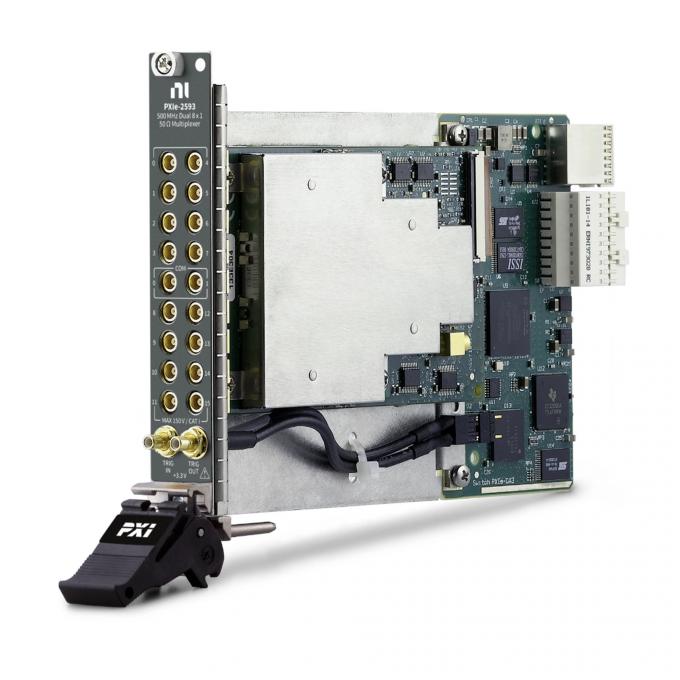

Front view of National Instruments PXIe-2593 PXI RF Multiplexer Switch โมดูล

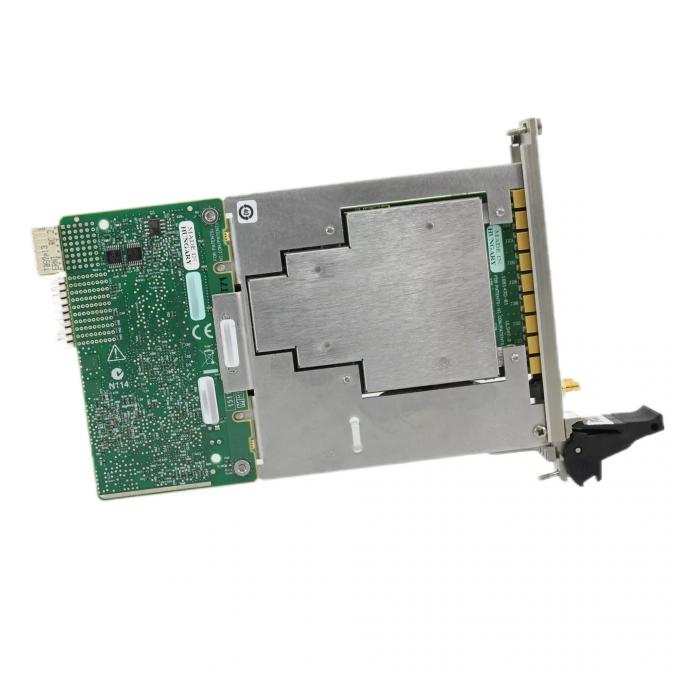

Side view of National Instruments PXIe-2593 PXI RF Multiplexer Switch โมดูล

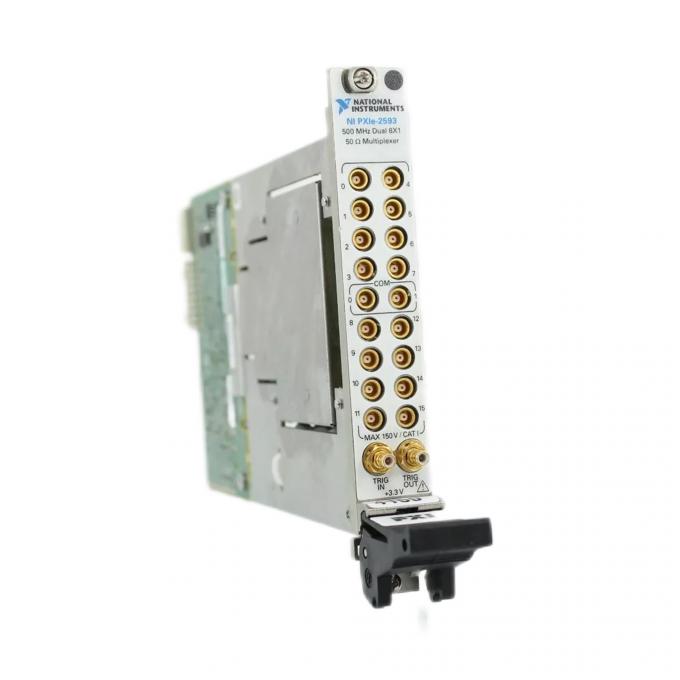

Close-up view of National Instruments PXIe-2593 PXI RF Multiplexer Switch โมดูล connectors
